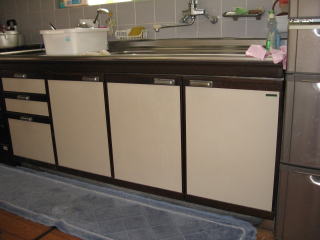

システムキッチン シンク収納扉

システムキッチンのシンク下側は鍋釜の収納ができるスペースになっています。この扉が外れてしまいました。見てみると、蝶番が壊れてしまっています。蝶番自体を交換するしか直す手はなさそうです。

ただし、この蝶番、ちょっと特殊です。合わないものを買ってくると取り付けることができません。

使った物

• スライド蝶番 全かぶせキャッチ付
  私は (株)ベスト 2-144 扉厚15〜20ミリ 35ミリカップ用 を使いました。
• タッピングビス3.5mm　長さは大体10mm 4本

使った工具

• ドライバー（＋）
• ドリル 4mm程度
  ステンレス用を使います。シンク下側の内張はステンレス板なので鉄用では刃が立ちません。
  なお、元もとの蝶番と全く同じ物が入手できれば新たに穴を開ける必要はありませんのでドリルは不要です。

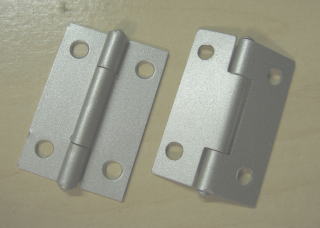

	蝶番というと普通はこういうものをイメージします。

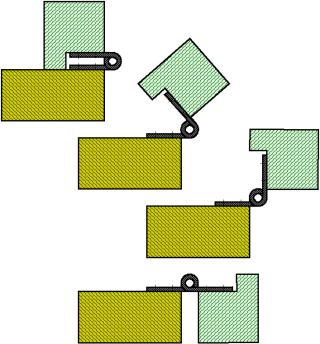

	これはたとえば左の図のような使われ方をします。

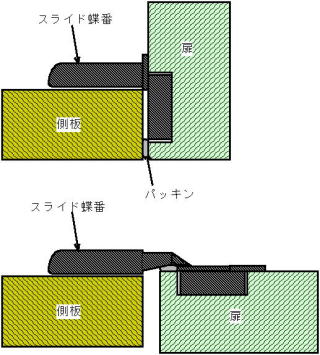

	一方、シンクの扉は左の図のような開き方をします。普通の蝶番ではこうなりません。スライド蝶番という蝶番が使われます。

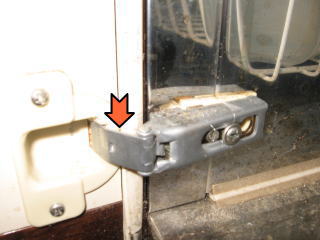

	これがもともと使われていたスライド蝶番です。 壊れた蝶番は赤矢印で示した箇所が折損していました。 おそらく金属疲労によるものでしょう。15年間開け閉めするということは1日20回の開閉で20 x 365 x 15 = 109,500回。・・・こんなもんなんでしょうか。開け方にもよるんでしょうけれども。

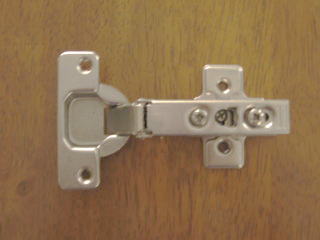

	交換用の新しいスライド蝶番です。 スライド蝶番には「カップ」と呼ばれる部分があって、これが扉にあけられた穴にすっぽり入るようになっています。 この穴は一般に26mm、35mm、40mmの3種類があるようです。うちのは35mmでした。

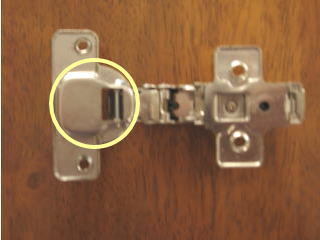

	スライド蝶番を裏から見たところです。 黄色い丸で囲んだところが「カップ」です。

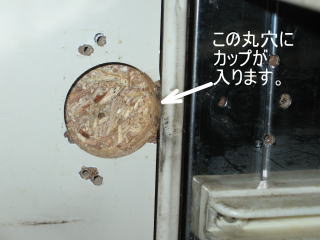

	扉側のカップが入る部分の丸穴です。

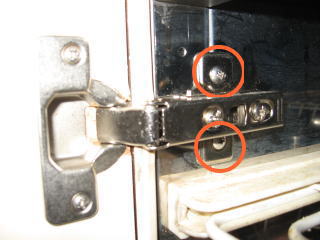

	取り付け方は、蝶番の説明書に書いてあるので、それを見ながら行います。カップ径は蝶番メーカーが違っていても変わらないようですが、側板側の取付けネジ位置はいろいろあるようです。 この蝶番は赤丸で囲んだ2箇所ですが、元のものとは異なった位置でした。 問題は、側板の内張がステンレス板ということです。普通の鉄板用のドリルでは穴があきませんので注意です。

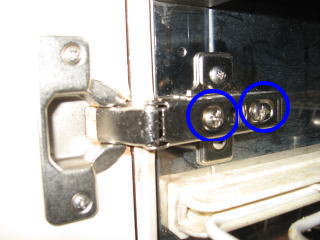

	取付けが終了しても、まだ調整が残っています。スムーズに開閉ができるように前後、左右位置の微調整を行います。これは青丸で囲んだネジで行います。 また、隣のドアとの干渉にも気をつけます。
	以上、終了です。

注意点

• スライド蝶番にはドアの開き方によって「全かぶせ」「半かぶせ」「インセット」の3種類のものが使われます。どういう開き方をするか、事前に確認する必要があります。
  カップ径にも3種類があるので、チェックポイントは2つということになります。
• スライド蝶番には規格がありません。作っているメーカーはいくつかあるようですが、基本機能は同じでも取付け穴位置など異なっています。メーカーによっては詳細がわかるところもあるようですので、検索してみてください。
