TOA ミキサーD-2修理(出力低・ツマミ割れ)

PC用モニタースピーカーに他の機器出力も出せるように、適当なミキサーをあさってたら、TOA D-2を発見。これ、ステレオ入力×4＋ステレオLINE入力×1っていう構成で、エフェクトバスとかフォールドバック(モニター送り)とかインサートもついてる、なんかちょっと本格的な仕様なんだよね。
出品者さん、この手の機器にあまり明るくないようで、メーカー名が"TAO"になってたし、機器名が"D-2 BLOCK DIAGRAM"になってたりしたせいもあってか、他に入札した人がいなくて、めでたく落札あいまった。
うーむ、飲み屋かどっかで使われてたのか、筐体の側面、前面が油まみれだ。でも、これは無水アルコールで拭き取ればいいだろう…。
出音は…あれ？音がやたらと小さいじゃないか。どうしたってんだ？？
それに、ツマミが割れちゃった！！
NC/NRだし、\1,000だし…でも、諦めないぞ。
…ということで…

使った物

• 電解コンデンサー 10μF 35V 1個

使った工具

• ハンダゴテ
• ハンダ
• ABS樹脂用接着剤

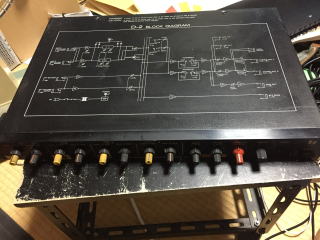

	弄る前の状態。 出品者さん、筐体上面に書いてある"D-2 BLOCK DIAGRAM"が機種名だと思われたんですね。 この写真だとよくわかりませんが、前面のつまみ近くにソース名と思われる「8トラック」「C・D」などと書かれたシールが貼ってありました。 「8トラック」なんていつの時代なんだろう…。

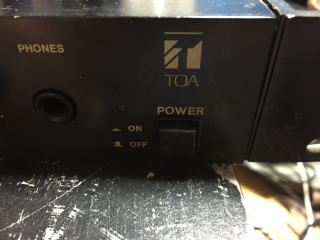

	メーカーは、TOAです。TAOじゃありません。

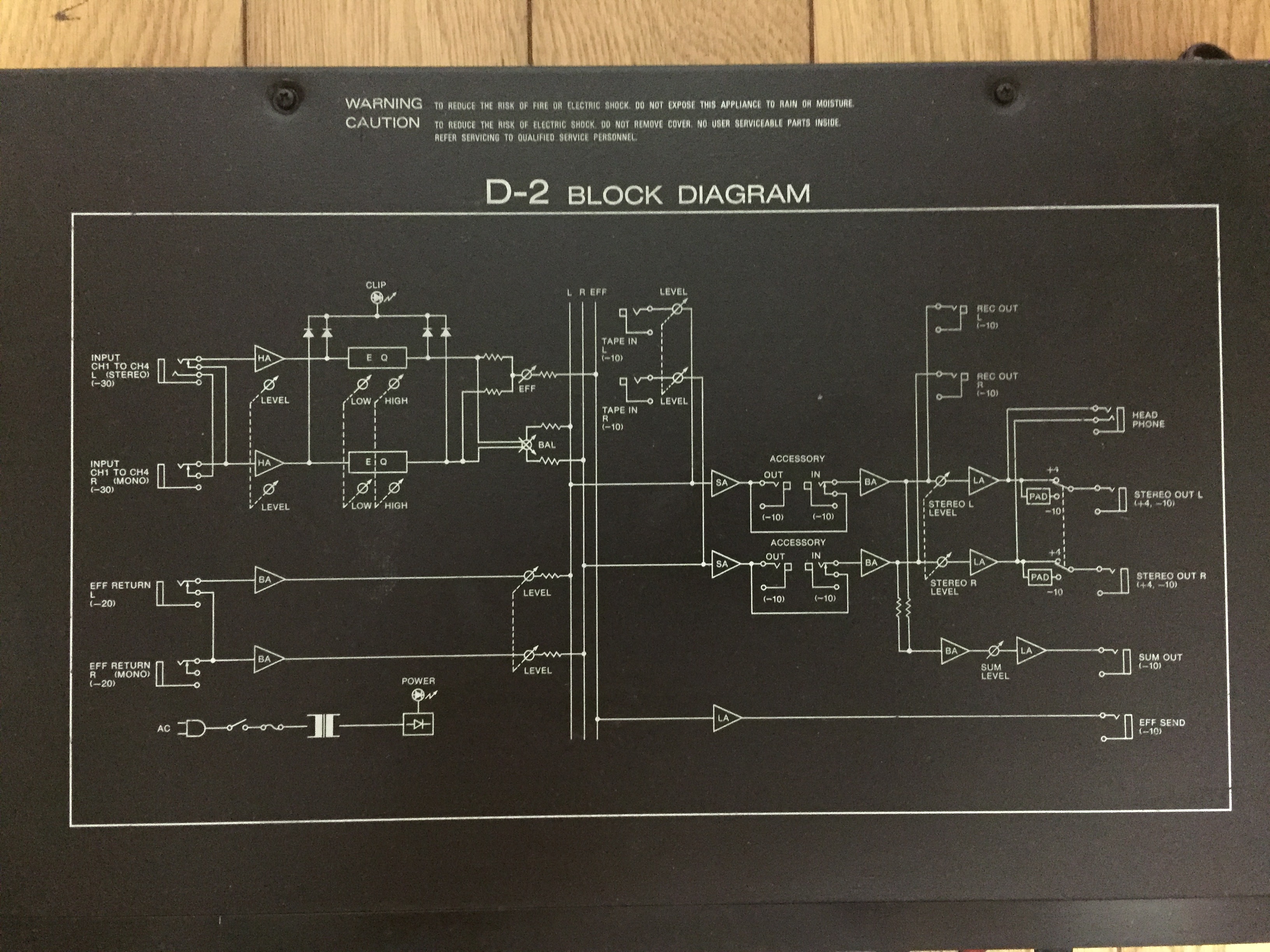

	ブロックダイアグラムです。 メーカーサイトにはスペックシートと取扱説明書が置いてあって、取扱説明書にもブロックダイアグラムが載ってるんだけど、PDFファイルの解像度が低くてなんだかわかりませんでした(´д｀) 音はすべての入力について小さくて、唯一、インサート(ACCESSORYと表示されてます)だけはまともだった(と思った)んで、 インサート直前のあたりが怪しいとみて、いろいろ調べてみました。

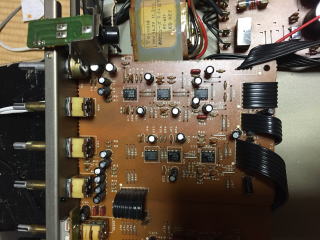

	この部分が、メイン基板で、OPアンプで構成されてます。 OPアンプの不具合とか、電解コンデンサーの不具合とか、ハンダ割れとか、ありそうな不具合を当たってみたんですが、どれも原因ではありませんでした。

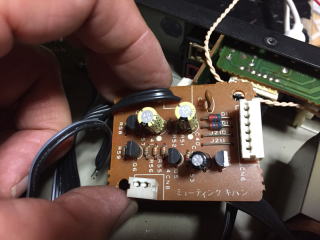

	諦めかけたときに、まさかとは思ったんですが、インサートより後段のミューティング基盤のコネクタを外してみたら… …まともなレベルで音が出てしまった！ ということは、この基盤に不具合があるということでは？

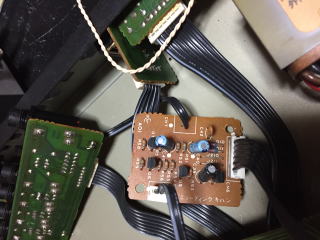

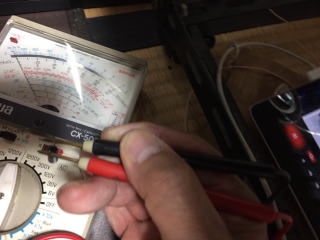

	この基盤には電解コンデンサーが3個載ってました。 このうち1個はバイポーラ−タイプで、他2つは普通の10μFの電解コンデンサーだったのですが、その10μFの電解コンデンサーのうちの1つが容量抜けしてました。
	これを手持ちの同容量の電解コンデンサーと交換し、通常のレベルで音が出るようになりました。

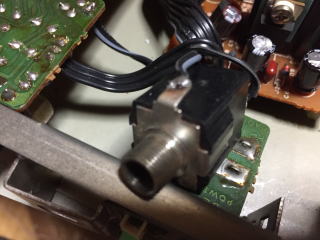

	それと、ヘッドフォンジャックが壊れていた(壊してしまったかも)ので、手持ちのヘッドフォンジャックと交換しました。

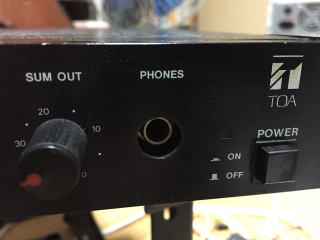

	ジャックがちょっと引っ込んでしまいましたが、使用上の不具合はありませんでした。

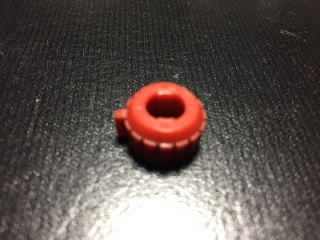

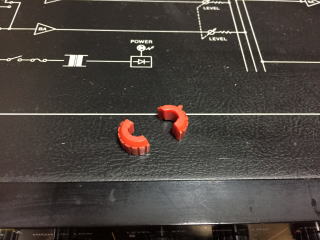

	もう一つ、直さないといけない物があります。 出力調整ツマミです。 接着剤でくっつけたような跡があったことから、おそらく、以前の持ち主のときに割れたのをくっつけてみたんでしょう。

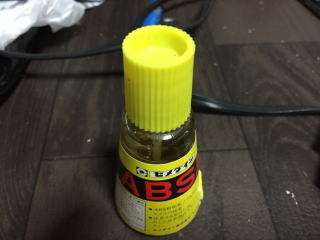

	ABS樹脂用接着剤(溶剤)を使って復元を試みました。

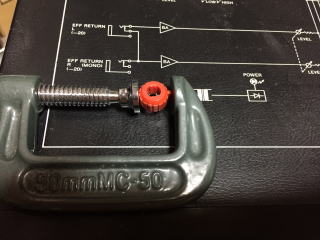

	接着剤塗布後、クランプではさんで1日放置。

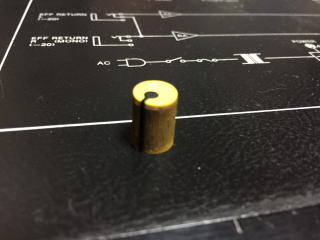

	一応、復元です。 本体に取り付けてみましたが、割れることはありませんでした。

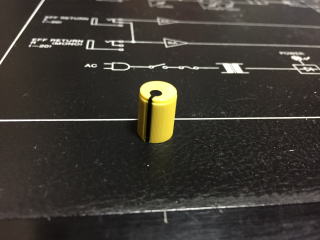

	もう一つ、油汚れがツマミ類にもこびりついていましたので、無水アルコールで拭き取りました。
	こんな風にきれいになります。

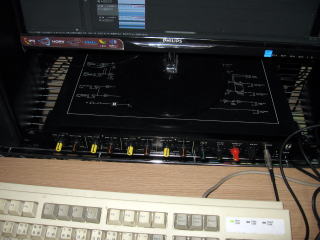

	ということで、当初の目的どおり使用することができるようになりました。

注意点

• 基盤間を接続しているコネクタを外そうとして力任せに引っ張ると壊れます。引っ張るのではなく、フラットケーブルが差し込まれている部分を押しながらケーブルを引っ張ることで外すことができます。
• 筐体の開け方を記載しませんでしたが、ラック固定用金具を本体に留めているネジの長さが2種類ありますので、注意が必要です。
