CRTディスプレイの色がおかしい

今ではもう少数派になってしまった、CRTディスプレイですが、うちではまだ現役です。とは言え、中古品で購入してから既に8年。何も起こらない方がおかしい。案の定、色がおかしくなってきました。それも、ずっとおかしいのではなく、直ることもあるものの、チラチラしている方が多い状態です。…これって接触不良じゃない？経過年数からすると、半田づけの劣化かも。さて、どうだったでしょうか。

使った物

• 半田少々。

使った工具

• 半田ごて 40W、60W
• 半田吸い取り器

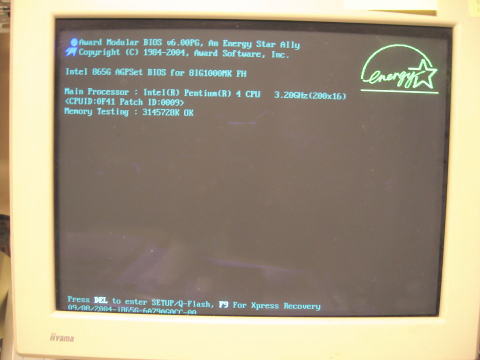

	飯山電気の17インチディスプレイA702Hです。 発売は1999年です。ちなみに私はこれを中古品で2002年に入手しました。 メーカーサイトはこちら。また、製品の評価についてはこんなページがあります。 この状態でも色がおかしいんですが、写真ではわかりません。

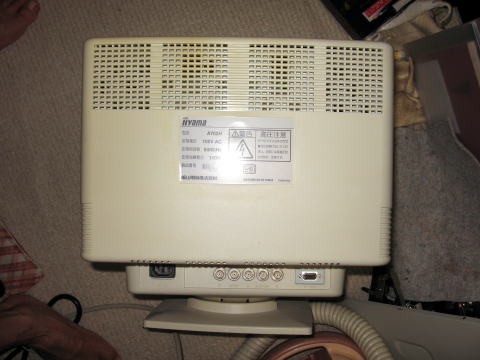

	ディスプレイ後部です。「感電の恐れがあるのでサービスマン以外は開けるな」と警告が書かれています。 この文言は決してはったりなどではありません。CRTディスプレイには数万Vの高電圧がかかっている箇所があり、不用意に触ると感電事故を起こします。私も素人ですが、一応、CRTのどこがやばいかは把握して作業に臨んでます。
	背面のカバーを外すと、こんな状態になります。全体がシールドで囲われています。中をいじるにはこれを外さないといけません。

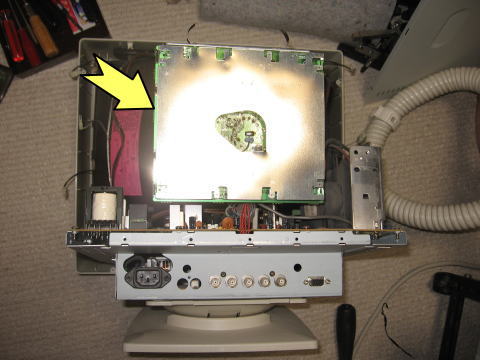

	シールドを外した状態です。 疑わしいのは基盤の半田劣化なんですが、この状態でわかる基盤は矢示の、CRTソケットと一体となった基盤です。ただし、基盤の下側（部品面でなく、パターン面）のほぼ全体がシールドされています。

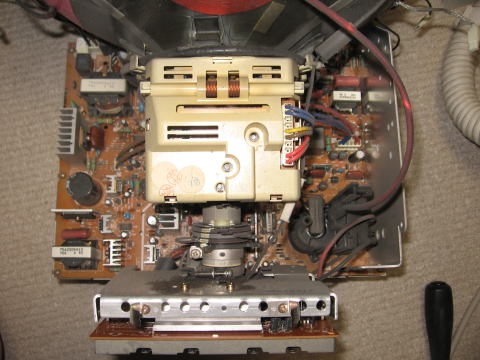

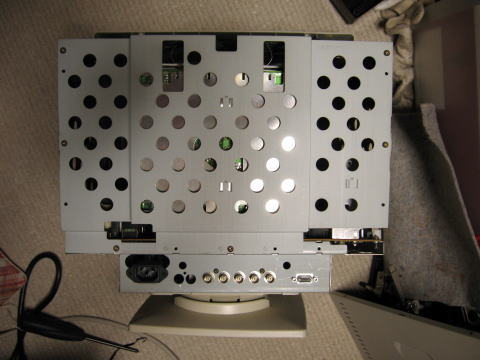

	これは上から見たところです。下の方に基盤があります。この下にも入力端子につながった基盤があります。

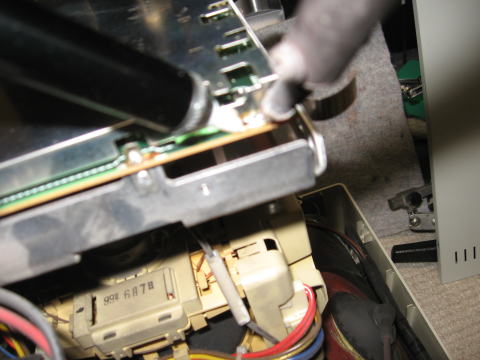

	さて、実はこの後、不具合箇所を探して、試行錯誤を繰り返すんですが、苦労譚を記しても仕方ありませんね。 結論を言いますと、不具合があったのは、二つ上の写真で黄色の矢印で示した基盤でした。しかし、前述のように基盤下側はシールドで覆われてますので、これは外さないといけません。シールドを固定している半田を吸い取り、シールドを外します。

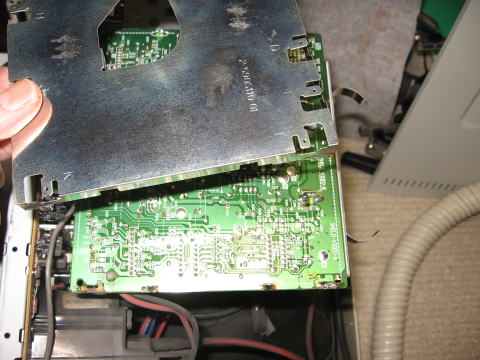

	シールド板が外れました。

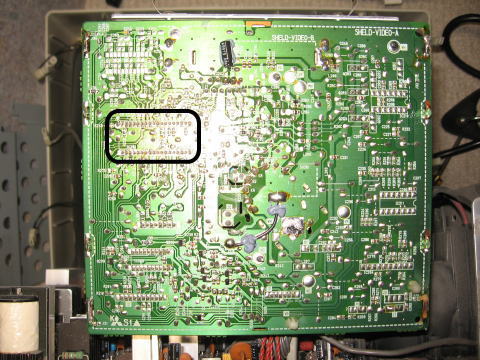

	基盤下側が露出した状態です。 この基盤のほとんどの半田を盛り直したのですが、映像は直りませんでした。まさか、ここは違うだろうと手を付けなかった箇所があったのですが、実はそのまさかの箇所が問題でした。左の写真の黒四角で囲んだ箇所です。

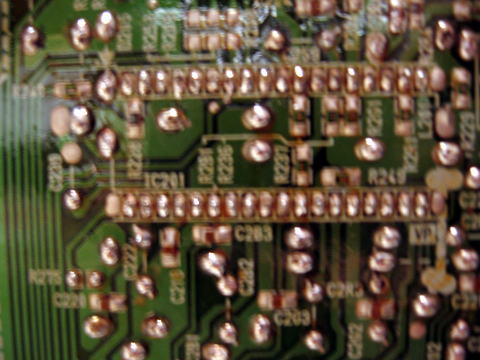

	これは上の写真で四角で囲った場所を拡大したところです。ICを取り付けてある箇所です。ICなんて基盤上で振動したりすることはないので、ここがおかしくなるとは考えていませんでした。 最後にここの半田を盛り直したところ、すっきり直ってしまったのでした。

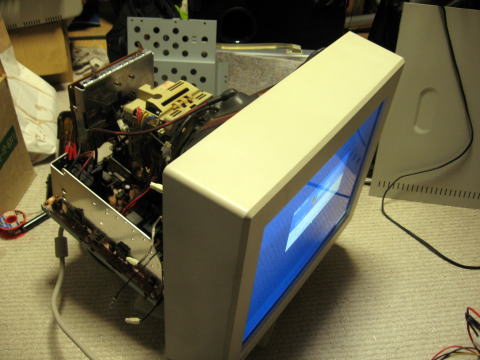

	組み上げる前に動作確認をしています。後はバラした時の逆順で組み立てます。

注意点

• 今回のようなCRTディスプレイをいじるのは真空管の知識がない方にはお薦めできません。陽極には半端ない高圧がかかっています。命に関わります。
• こう書くと、液晶ディスプレイは危なくないと思われそうですが、さにあらず。液晶ディスプレイでもインバータで発生させる高圧を使います。
